Di dalam adaptor

Rangkaian elektronik mengubah listrik rumah menjadi keluaran yang sesuai.

Stopkontak memasok arus bolak-balik (AC) dengan tegangan tinggi. Adaptor charger memakai rangkaian catu daya switching untuk menurunkan dan mengatur energi itu menjadi arus searah (DC) pada keluaran USB.

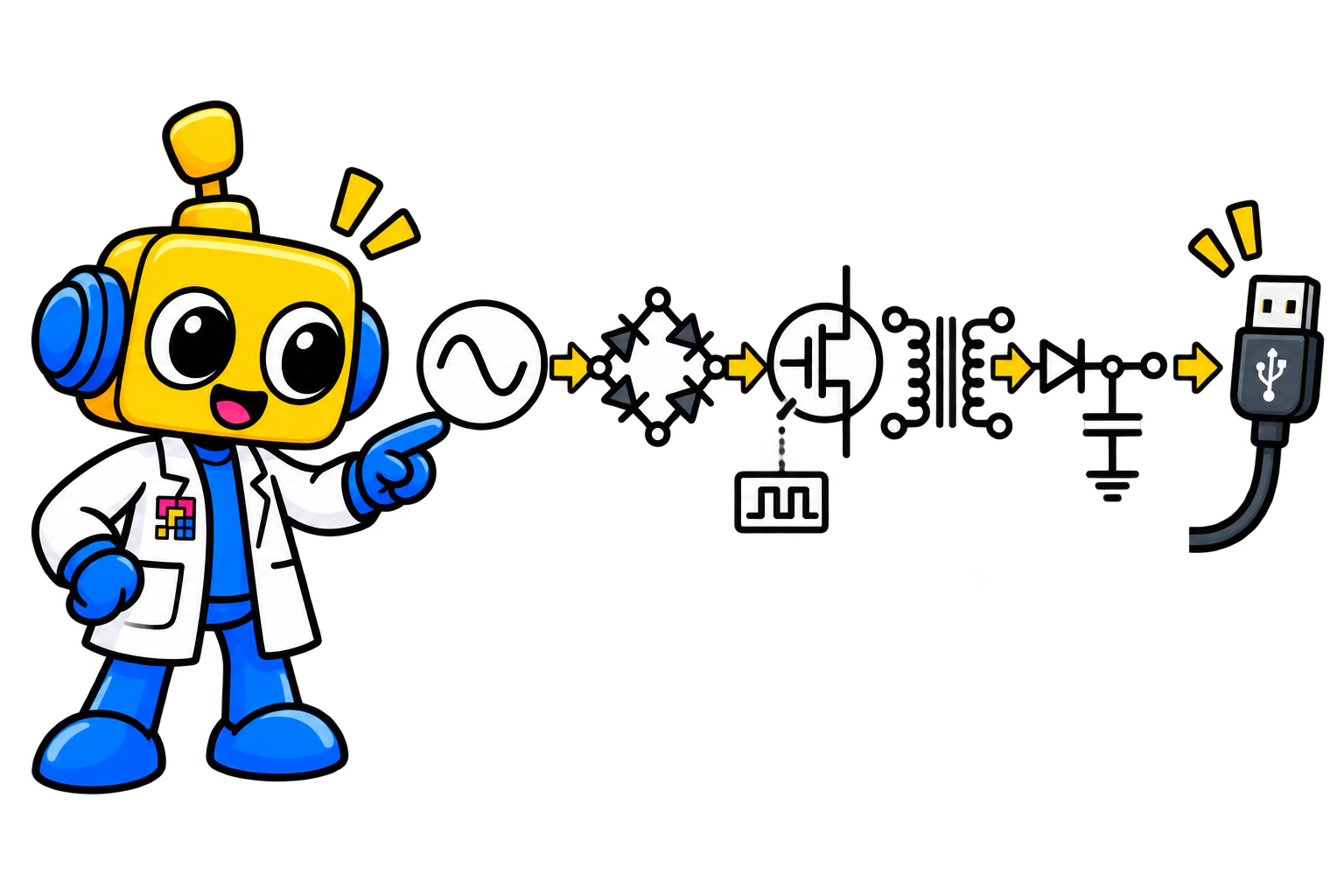

Alur di adaptor charger: listrik AC masuk, disearahkan, melewati rangkaian switching dan transformator, lalu menjadi keluaran DC.

01 · MASUKAN AC

Arus bolak-balik masuk dari stopkontak

Arus dari jaringan listrik berubah arah secara berkala. Komponen masukan dan penyaring membantu membatasi gangguan sebelum proses konversi utama.

02 · KONVERSI

Penyearah dan sakelar mengolah energi

Penyearah mengubah AC menjadi DC berdenyut. Transistor daya kemudian menyakelar arus pada frekuensi tinggi agar transformator kecil dapat memindahkan energi dan memberi isolasi listrik.

03 · KELUARAN DC

Penyearah dan penyaring merapikan keluaran

Di sisi keluaran, komponen penyearah, kapasitor, dan pengendali membantu menghasilkan DC yang lebih stabil untuk port USB.

Riset

Charger dan ponsel bekerja bersama mengatur daya pengisian.

Pada USB-C Power Delivery, charger dapat mengumumkan pilihan daya yang tersedia. Ponsel yang mendukung protokol tersebut dapat meminta tingkat tegangan dan daya yang sesuai; rangkaian pengisian di dalam ponsel tetap mengendalikan baterainya.

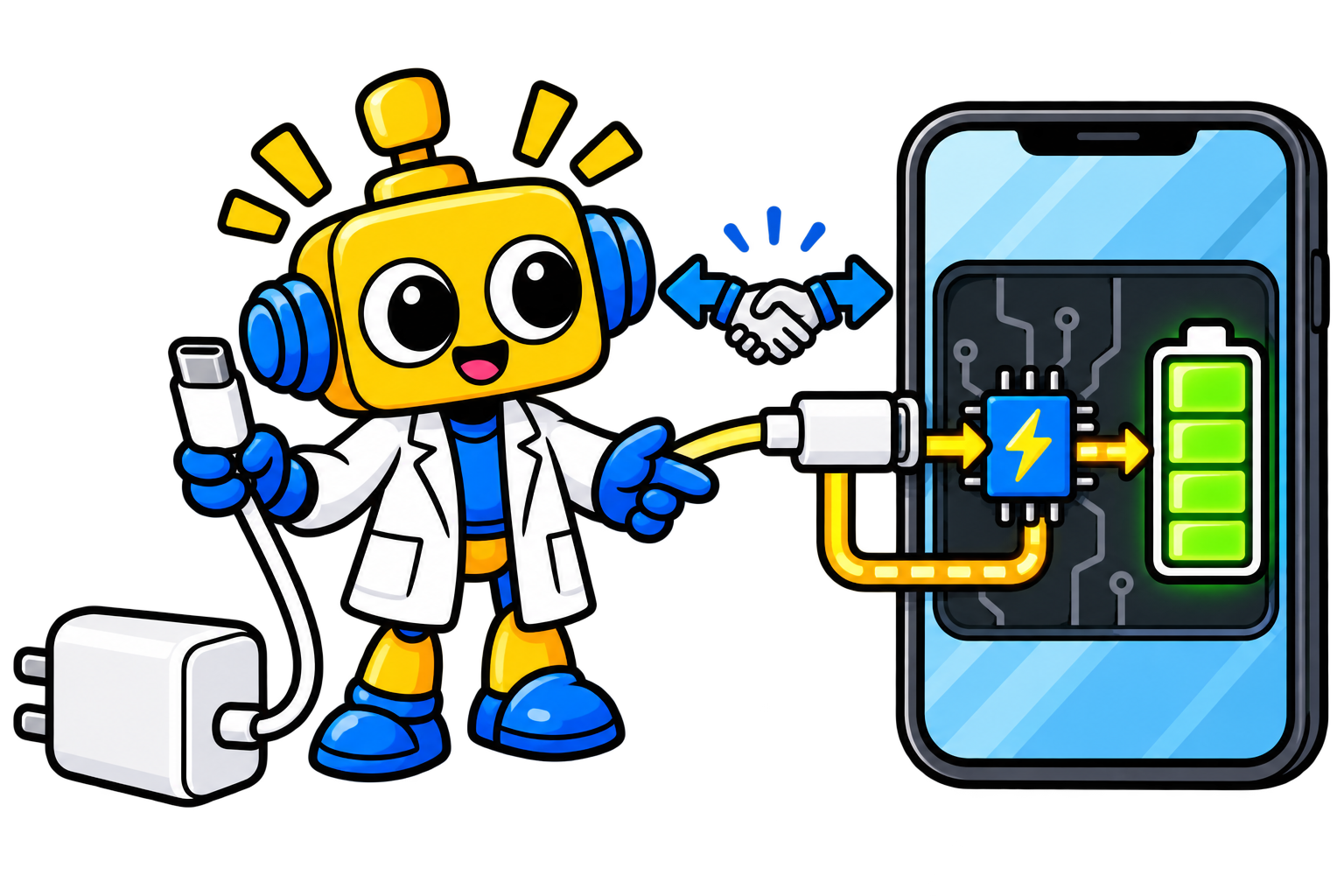

Charger USB-C dan ponsel bertukar informasi kemampuan daya sebelum pengendali ponsel mengatur aliran ke baterai.

Tidak setiap charger memakai negosiasi yang sama

Pengisian dasar dapat memakai keluaran USB standar. Fitur seperti USB Power Delivery memerlukan dukungan yang cocok pada charger, kabel, dan perangkat.

Ponsel mengambil daya yang didukung

Angka watt maksimum pada charger menunjukkan kapasitas yang dapat disediakan dalam kondisi tertentu, bukan daya yang selalu dipaksakan ke ponsel.

Pengendali ponsel mengelola baterai

Sirkuit pengisian di ponsel mengatur tegangan dan arus ke baterai sesuai batas desain, suhu, tingkat isi, dan kondisi perangkat.

Mitos

“Charger berdaya besar selalu mendorong seluruh dayanya masuk ke HP.”

Mitos.

Charger menyediakan daya sesuai kemampuan dan protokolnya. Ponsel hanya menggunakan daya yang didukung dan mengatur pengisian baterai melalui rangkaian internalnya.

Fakta

“Sebagian charger USB-C dapat menawarkan beberapa tingkat daya untuk dipilih perangkat.”

Fakta.

USB Power Delivery mendukung pilihan keluaran yang lebih fleksibel. Perangkat dan charger perlu sama-sama mendukung fitur tersebut agar negosiasi daya dapat digunakan.

Contoh

Bentuknya berbeda, tetapi tujuan adaptor tetap mengatur daya.

Charger kecil modern memakai konversi switching agar daya dapat diatur dalam ukuran ringkas. Kecepatan pengisian juga dipengaruhi perangkat dan kabel.

Robot membandingkan adaptor USB-A biasa, charger USB-C dengan Power Delivery, dan rangkaian pengisian di dalam ponsel.

Adaptor USB standar

Menyediakan keluaran DC dasar

Adaptor mengubah daya stopkontak menjadi keluaran USB. Kecepatan akhirnya bergantung pada kemampuan adaptor dan kebutuhan perangkat.

Charger USB-C PD

Dapat menawarkan beberapa profil daya

Jika charger dan ponsel sama-sama kompatibel, keduanya dapat memilih tingkat daya sesuai spesifikasi dan kemampuan kabel.

Rangkaian di dalam HP

Mengatur pengisian sel baterai

Pengendali internal ponsel mengelola tegangan, arus, dan batas pengisian. Proses ini berubah seiring tingkat baterai dan suhu.

Cek pemahaman

Cek pemahamanmu.

0/3 terjawab

Robot ilmuwan menunjukkan aliran daya dari adaptor USB ke rangkaian pengisian ponsel.

Soal 1 / 3

Apa yang dilakukan adaptor charger terhadap listrik stopkontak?

Soal 2 / 3

Apakah charger dengan watt lebih tinggi selalu mendorong daya maksimum ke ponsel?

Soal 3 / 3

Bagian mana yang mengelola pengisian sel baterai di dalam HP?
